Catálogo

Fabricantes de moldes e materias elétricos

CONECTORES ELÉTRICOS

WS

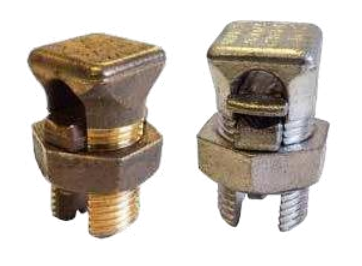

PARAFUSO FENDIDO Linha Servit

WSU

PARAFUSO FENDIDO BIMETÁLICO-LINHA UNIVERSAL SERVIT®
Condutores: Bronze / Alumínio

Conector parafuso fendido com corpo e porca fabricados em bronze de alta resistência mecânica e à corrosão. Separador em bronze de alta condutividade elétrica. Processo de
produção fundido.
Para bitolas diferentes consultar a WGP.

CÓDIGO DE CATÁLOGO	PASSAGEM		DERIVAÇÃO		Cabo de Aço	DIMENSÕES mm
CÓDIGO DE CATÁLOGO	mm2	AWG/MCM	mm2	AWG/MCM	Cabo de Aço	C	L	CF
WSU17	2,5 – 10	12 – 6	2,5 – 10	12 – 6	5/32″	14,5	31	19
WSU20	4 – 16	10 – 4	4 – 16	10 – 4	7/32″	16	31	21
WSU22	4 – 25	10 – 2	4 – 25	10 – 2	1/4″	18,5	36	23
WSU23	10 – 35	8 – 2	6 – 35	8 – 2	5/16″	20,5	37	25
WSU25	35 – 50	2 – 1/0	6 – 50	10 – 1/0	3/8″	23	44	27
WSU26	35 – 70	2 – 2/0	10 – 70	8 – 2/0	7/16″	26	50	30
WSU28	25 – 95	4 – 4/0	25 – 95	4 – 4/0	1/2″	29	55	36
WSU29	35 – 120	1 – 250	10 – 120	8 – 250	1/2″	29	62	36
WSU31	50 – 185	1/0 – 350	25 – 185	4 – 350	5/8″	32	70	41

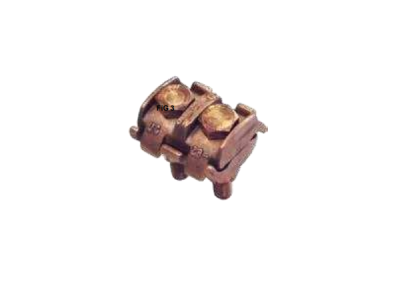

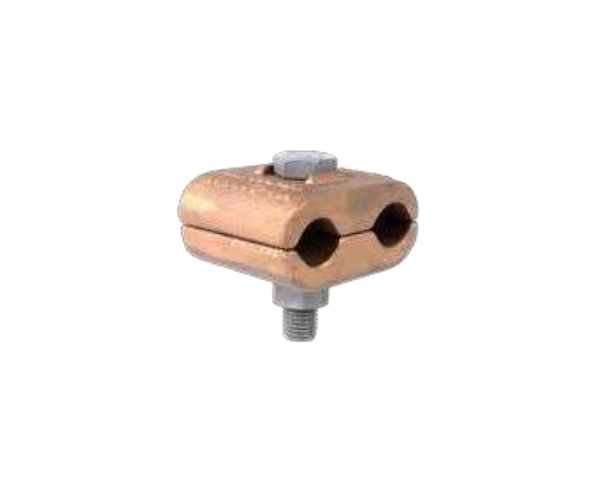

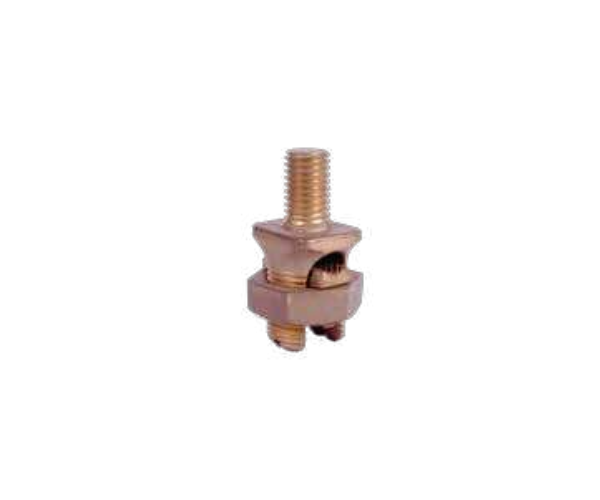

W2C

CONECTORES PARA ATERRAMENTO
Condutores: Bronze

Conectores para aterramento fabricado em bronze de alta resistência mecânica e á corrosão.
O WC aplica-se para fixar 1 condutor e o W2C aplica-se para fixar dois condutores a superfícies planas.
Padrão: *rosca UNC.
Para bitolas diferentesconsultar a WGP.
Obs.: Opção com porca (**rosca-métrica) e arruela de pressão,
acrescentar letra H no final do código de catálogo.
Ex.: W2C17-H.

CÓDIGO DE CATÁLOGO		J Rosca Métric** a	J UNC Rosca* Polegada	CONDUTORES		DIMENSÕES mm
				mm2	AWG/MCM	B	C	D	K2C	KC
				mm2	AWG/MCM	B	C	D	H	H
W2C15	W2C15	M6	1/4″ – 20	2,5 – 6	F 12 – 9 C	10	17	13	24	22
W2C17	W2C17	M6	1/4″ – 20	4 – 10	F 10 – 7 C	10	19	13	28	22
W2C20	W2C20	M8	5/16″ – 18	4 – 16	F 10 – 5 C	11	21	14	31	22
W2C22	W2C22	M10	3/8″ – 16	4 – 25	F 10 – 3 C	13	24	16	36	29
W2C23	W2C23	M10	3/8″ – 16	4 – 35	F 10 – 2 C	13	27	16	40	27
W2C25	W2C25	M12	1/2″ – 13	25 – 50	F 2 – 1/0 C	16	30	19	44	34
W2C26	W2C26	M12	1/2″ – 13	25 – 70	F 2 – 2/0 C	16	32	19	50	39
W2C28	W2C28	M16	5/8″ – 11	35 – 95	F 1 – 4/0 C	21	36	25	57	42
W2C31	W2C31	M16	5/8″ – 11	35 – 150	C 1 – 350	21	41	25	72	55
W2C34	W2C34	M20	3/4″ – 10	95 – 240	C 3/0 – 500	27	54	32	81	60
W2C39	W2C39	M22	7/8″ – 9	185 – 400	350 – 750	30	60	35	92	75
W2C44	W2C44	M25	1″ – 8	240 – 500	500-1000	32	76	38	106	87

F = Fio C = Cabo

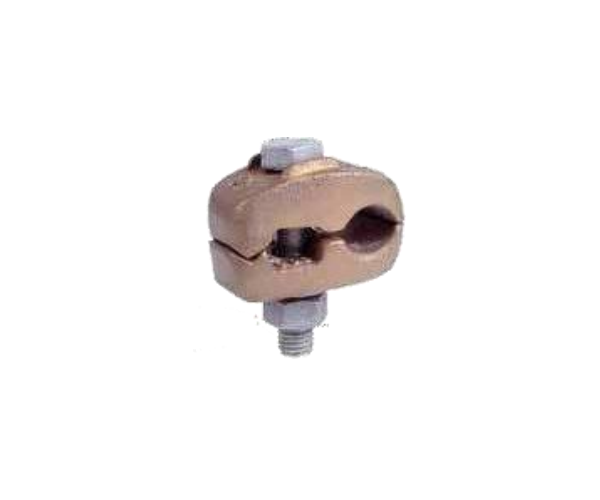

WB

CONECTOR PARA ATERRAMENTO
Condutores: Bronze

Conector para fixação de fios e cabos de aterramento, fabricado em bronze de alta resistência mecânica e à corrosão e dotado de parafuso de fixação em aço zincado, com comprimento suficiente para chapa ou barramento de até 7mm de espessura. Para espessuras superiores é necessário especificar o comprimento do parafuso desejado. Para bitolas diferentes consultar a WGP.

CÓDIGO DE CATÁLOGO	CONDUTORES			DIMENSÕES mm
CÓDIGO DE CATÁLOGO	mm2	ø mm	AWG / MCM	B	H	J	W
WB4C	10 – 25	3,7-5,9	8-4	25,5	47	M10	32
WB26	25 – 70	5,1 – 10,7	4 – 2/0	27	52	M10	40
WB29	70 – 120	10,5 – 14,6	2/0 – 250	37	68	M12	51
WB34	150 – 240	15,7 – 20,7	300 – 500	38	78	M12	60
WB39	300 – 400	21,6 – 25,6	550 – 750	45	80	M16	70
WB44	400 – 500	25,6 – 29,3	800 – 1000	45	90	M16	78

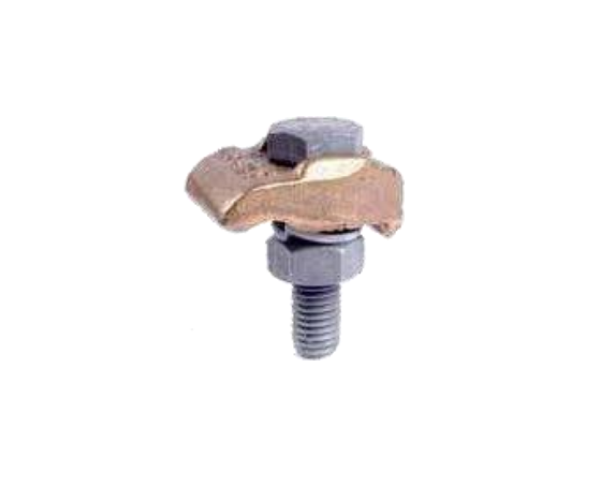

WBM

CONECTOR PARA ATERRAMENTO
Condutores: Bronze

Conector para fixação de fios e cabos de aterramento, fabricado em bronze de alta resistência mecânica e à corrosão e dotado de parafuso de fixação em aço zincado a fogo, com comprimento suficiente para chapa ou barramento de até 7mm de espessura.
Para espessuras superiores é necessário especificar o comprimento do parafuso desejado. Para bitolas diferentes consultar a WGP.

CÓDIGO DE CATÁLOGO	CONDUTORES			DIMENSÕES mm
CÓDIGO DE CATÁLOGO	mm2	ø mm	AWG / MCM	B	H	J	W
WBM4C	10 – 25	3,7 – 5,9	8-4	25,5	37	M10	32
WBM26	25 – 70	5,1 – 10,7	4 – 2/0	27	42	M10	40
WBM29	70 – 120	10,5 – 14,6	2/0 – 250	37	58	M12	51
WBM34	150 – 240	15,7 – 20,7	300 – 500	38	58	M12	60
WBM39	300 – 400	21,6 – 25,6	550 – 750	45	70	M16	70
WBM44	400 – 500	25,6 – 29,3	800 – 1000	45	80	M16	78

WCP

CONECTOR PARA ATERRAMENTO
Condutores: Bronze

Conector para fixar dois condutores paralelos de aterramento fabricado em bronze de alta resistência mecânica e à corrosão.
Parafuso de fixação em aço zincado, com comprimento suficiente para chapa ou barramento de até 7mm de espessura. Para espessuras superiores é necessário especificar. Para bitolas
diferentes consultar a WGP.

CÓDIGO DE CATÁLOGO	CONDUTORES			DIMENSÕES mm
CÓDIGO DE CATÁLOGO	mm2	ø mm	AWG / MCM	B	H	J	M	W
WCP4C4C	10 – 25	3,7-5,9	8-4	32	42	M10	19	35
WCP2626	25 – 70	5,1 -10,7	4 – 2/0	38	47	M10	26	45
WCP2929	70 – 120	10,5 – 14,6	2/0 – 250	42	58	M12	32	57
WCP3434	150 – 240	15,7 – 20,7	300 – 500	49	68	M12	38	72
WCP3939	300 – 400	21,6 – 25,6	550 – 750	58	80	M16	45	92
WCP4444	400 – 500	25,6 – 29,3	800 – 1000	64	90	M16	49	103

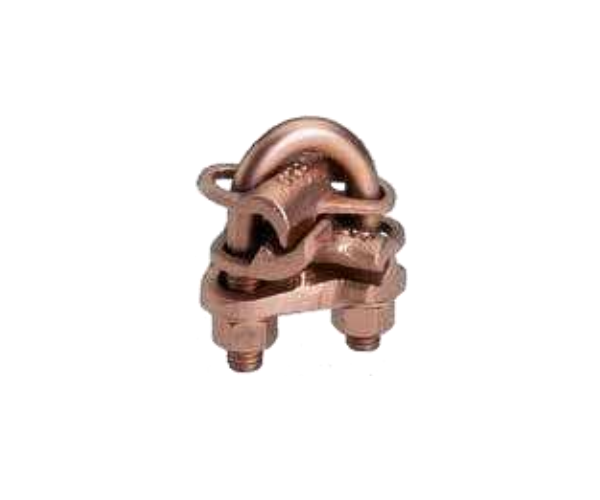

WX

GRAMPO DE ATERRAMENTO
Condutores: Bronze

Grampo de aterramento para ligações em cruz com separador em bronze de alta condutividade. Assegura maior eficiência na condução de corrente elétrica. Fabricado em bronze de alta resistência mecânica e à corrosão. Dotado de parafusos, porcas e arruelas de pressão de aço zincado a fogo. Para bitolas diferentes consultar a WGP.

NÚMERO DE CATÁLOGO	CONDUTORES				DIMENSÕES mm
	PRINCIPAL (A)		DERIVAÇÃO (A A)
	mm2	AWG/MCM	mm2	AWG/MCM	H	J	L	W
WX4C4C	10-25	8 – 4	10-25	8 – 4	65	M 10	42	42
WX264C	25 – 70	4 – 2/0					43	43
WX2626			25 – 70	4 – 2/0
WX294C	70 – 120	2/0 – 250	10 – 25	8 – 4	69		47	47
WX2926			25 – 70	4 – 2/0			48	48
WX2929			70 – 120	2/0 – 250
WX344C	150 – 240	300 -500	10 – 25	8 – 4	76			54
WX3426			25 – 70	4 – 2/0			54
WX3429			70 – 120	2/0 – 250			48
WX3434			150 – 240	300 -500	94	M 12	67	67

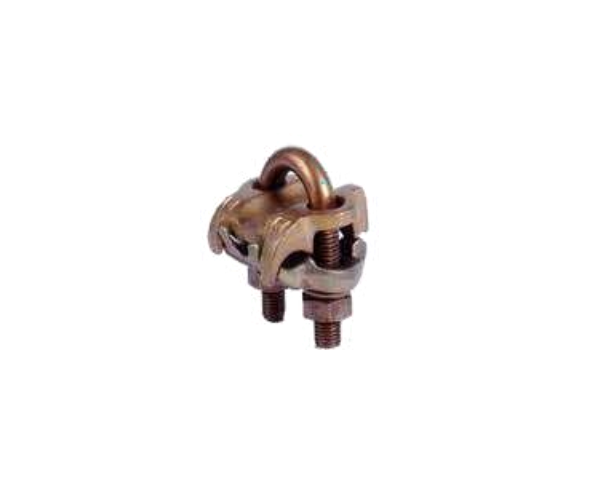

W-AR

GRAMPO DE ATERRAMENTO
Condutores: Bronze

Grampo para haste ou tubo de aterramento, fabricado em bronze de alta resistência mecânica e à corrosão. Dotado
de parafuso, porcas e arruelas de pressão em aço zincado.
Permite fixar os condutores paralelamente à haste ou a 90°.
Para bitolas diferentes consultar a WGP.

CÓDIGO DE CATÁLOGO	ATERRAMENTO			DIMENSÕES mm
	HASTE	TUBO
	ø mm	ø mm EXT.	IPS	H	J	W
W-AR114C	13	13,7	1/4″	64	M10	48
W-AR1126
W-AR1129
W-AR644C	16 – 19	17,2	3/8″	71		52
W-AR6426
W-AR6429
W-AR6434				87	M12	62
W-AR6439
W-AR144C	22 – 25	21,3 – 26,7	1/2″ – 3/4″	68	M10	60
W-AR1426				76
W-AR1429
W-AR1434				94	M12	70
W-AR1439
W-AR154C	28,5 – 32	33,4	1″	71	M10	67
W-AR1526
W-AR1529				84
W-AR1534				114	M12	76
W-AR1539
W-AR164C	35 – 38	42,2	1.1/4″	89	M10
W-AR1626
W-AR1629
W-AR1634				106	M12	85
W-AR1639				127	M16	95
W-AR174C	42 – 48	48,3	1.1/2″	102	M10	83
W-AR1726
W-AR1729
W-AR1734				117	M12	92
W-AR1739				132	M16	103
W-AR184C	50 – 60	60,3	2″	106	M10	94
W-AR1826
W-AR1829				113
W-AR1834				132	M12	103
W-AR1839				138	M16	113

CÓDIGO DE CATÁLOGO	ATERRAMENTO			DIMENSÕES mm
	HASTE	TUBO
	ø mm	ø mm EXT.	IPS	H	J	W
W-AR194C	—-	73,0	2¹/2’’	5	M10	48
W-AR1926
W-AR1929
W-AR1934	—-	88,9	3’’	71		52
W-AR1939
W-AR204C
W-AR2026				87	M12	62
W-AR2029
W-AR2034	—-	101,6	3¹/2’’	68	M10	60
W-AR2039				76
W-AR124C
W-AR2126				94	M12	70
W-AR2129
W-AR2134	—-	114,3	4″	71	M10	67
W-AR224C
W-AR2226				84
W-AR2229				114	M12	— —
W-AR2234
W-AR2239	—-	141,3	– 5″	89	M10
W-AR244C
W-AR2426
W-AR2429				106	M10	85
W-AR2434				127	M12	95

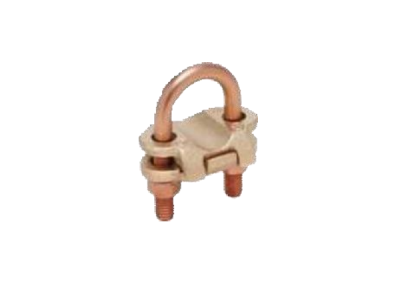

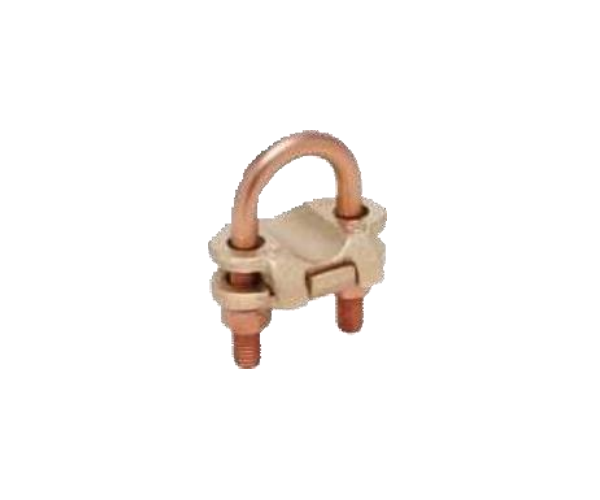

WGP

GRAMPO DE ATERRAMENTO
Condutores: Bronze

Grampo para ligar dois cabos paralelos à haste ou tubo de aterramento. Fabricado em bronze de alta resistência mecânica e à corrosão e dotado de parafusos, porcas e arruelas de pressão
em aço zincado. Para bitolas diferentes consultar a WGP.

CÓDIGO DE CATÁLOGO	HASTE	TUBO		CONDUTORES DIMENSÕES mm
CÓDIGO DE CATÁLOGO	ø mm	IPS	ø mm EXT.	mm2	AWG/MCM B	H	J	L	W
WGP3326	13	1/4″	13,7	25 – 70	4 – 2/0 40	65	M10	43	45
WGP1129	13	1/4″	13,7	70 – 120	2/0 – 250 44	72		49	48
WGP644C	16 – 19	3/8″	17,2	6-25	8 – 4 35	65		30	48
WGP6426				25 – 70	4 – 2/0 42	82		45	55
WGP6429				70 – 120	2/0 – 250 44	72		51	53
WGP6434				150 – 240	300 – 500 51	85	M12	65	60
WGP1426	22 – 25		1/2″ -3/4″ 21,3 – 26,7	25 – 70	4 – 2/0 38	80	M10	42	60
WGP1429				70 – 120	2/0 – 250 45	80	M10	50	61
WGP1434				150 – 240	300 – 500 51	90	M12	65	69
WGP1526	28,5 – 32	1 “	33,4	25 – 70	4 – 2/045 2/0 – 250	85	M10	43	67
WGP1229	28,5 – 32	1 “	33,4	70 – 120	4 – 2/045 2/0 – 250	85	M10	49	68

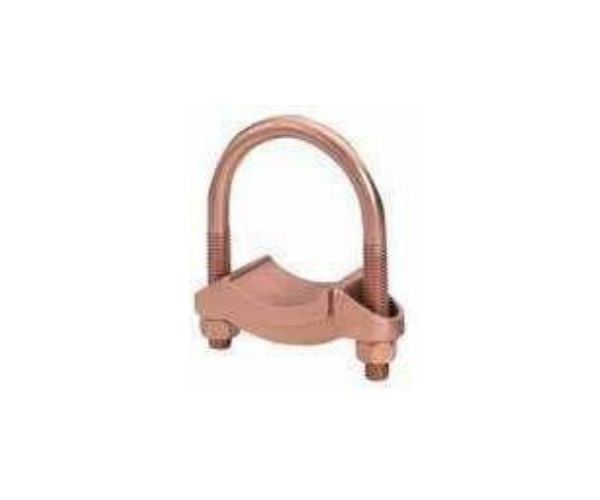

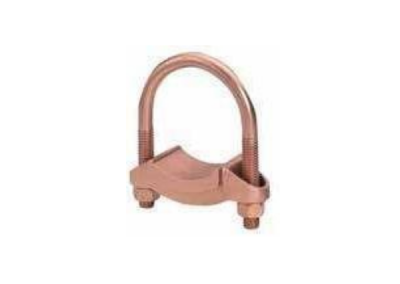

WG

GRAMPO DE ATERRAMENTO
Condutores: Bronze

Grampo de aterramento para ligar cordoalha a tubo. Pode ser usado também para cabo. Fabricado em bronze de alta resistência mecânica e a corrosão, e dotado de parafusos “U”,
porcas e arruelas de pressão de aço zincado a fogo. Para bitolas diferentes consultar a WGP.

NÚMERO DE CATÁLOGO	TUBO		DIMENSÕES mm
NÚMERO DE CATÁLOGO	IPS	ø mm EXT.	A	B	H	J	W
WG17-1	1.1/2″	48,3	25	35	105	M 10	83
WG18-15	2″	60,3	38	38	115	M 10	95
WG18-2	2″	60,3	51	45	110	M 12	107
WG19-25	2.1/2″	73	64	48	120		132
WG20-25	3″	88,9	64	51	138		139
WG21-2	3.1/2″	102	51		165		158
WG22-2	4″	114	51		165		158

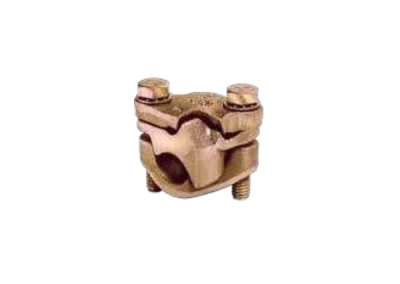

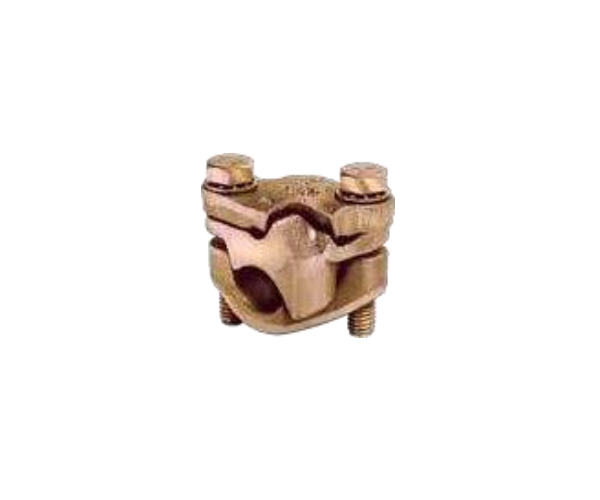

WPX

GRAMPO MULTI-DIRECIONAL
Linha VERSITAP™Condutores: Bronze

Grampo multi-direcional, com base e tampa em bronze de alta resistência, mecânica e à corrosão. Separador em bronze de alta condutibilidade elétrica. Acessórios de fixação (parafuso e arruela), fabricados em aço zincado a fogo. Instalação rápida e fácil. Para emendas paralelas, derivações em “T” ou em cruz. Dotado de arruela de neoprene para evitar queda de parafuso durante a instalação. Para bitolas diferentes consultar a WGP.

CÓDIGO DE CATÁLOGO	CONDUTORES				FIG.	DIMENSÕES mm
	PRINCIPAL (A)		DERIVAÇÃO (AA)			DIMENSÕES mm
	mm2	AWG/MCM	mm2	AWG/MCM		H	L	W
WPX2C2C	16 – 35	6 – 2	16 – 35	6 – 2	1	47	39	39
WPX282C	35 – 95	1 – 4/0	16 – 35	6 – 2		60	46	46
WPX2828	35 – 95	1 – 4/0	35 – 95	1 – 4/0		62	47	47
WPX342C	120 – 240	250 – 500	16 – 35	6 – 2		63	42	56
WPX3428			35 – 95	1 – 4/0		71	46	54
WPX3434			120 – 240	250 – 500	2	78	54	57
WPX442C	240 – 500	500 – 1000	16 – 35	6-2	1	76	43	72
WPX4428			35 – 95	1 – 4/0	1	75	47	63
WPX4434			120 – 240	250 – 500	2	81	54	63
WPX4444			240 – 500	500 – 1000	2	96	67	67

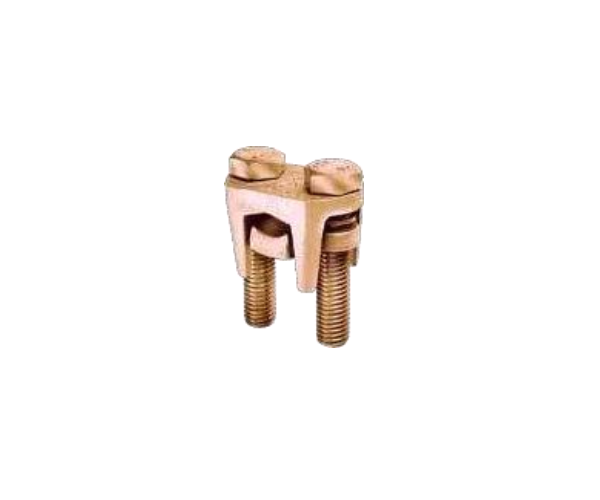

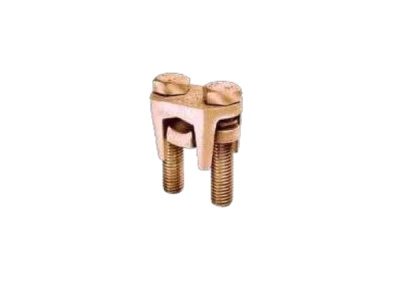

WKVS

GRAMPO
Linha OKLIP™Condutores: Bronze

Grampo de encaixe, fabricado em bronze de alta resistência mecânica e à corrosão. Acessórios de fixação (parafuso e arruela), fabricados em aço zincado a fogo.
Instalação rápida e fácil. Dotado de arruela de neoprene para evitar queda de parafuso durante a instalação. Permitindo maior aperto nos serviços pesados de emenda e de derivação.

CÓDIGO DE CATÁLOGO	CONDUTORES						PARAFUSOS
	PRINCIPAL			DERIVAÇÃO
	mm2	ø mm	AWG/MCM	mm2	ø mm	AWG/MCM
WKVS26	35 – 70	7,4 – 10,7	2 – 2/0	16 – 70	5,0 – 10,7	6-2/0	M 10
WKVS28	50 – 95	8,9 – 13,4	1/0 – 4/0	6 – 95	3,3 – 13,4	10 – 4/0	M 10
WKVS31	120 – 185	14,2 – 17,6	250 – 350	6 – 185	3,3 – 17,6	10 – 350	M 12
WKVS34	240	18,6 – 20,7	400 – 500	6 – 240	3,3 – 20,7	10 – 500
WKVS40	240 – 400	18,6 – 26,2	400 – 800	85 – 400	11,8 – 26,2	3/0 – 800
WKVS44	240 – 500	20,2 – 29,3	500 – 1000	85 – 500	11,8 – 29,3	3/0 – 1000	M 16

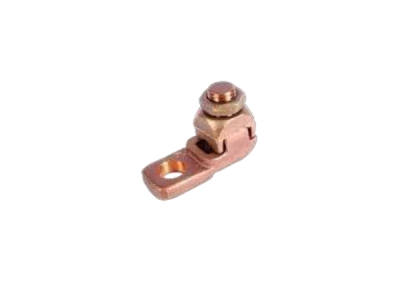

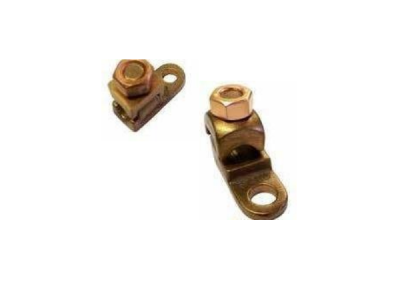

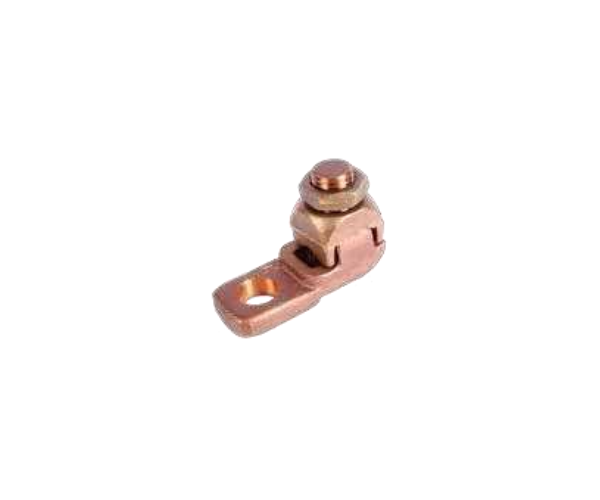

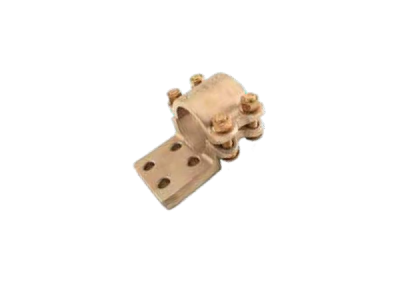

WA-B

Terminal para Cabo á Barra
Condutores: Bronze

Terminal para ligação de condutores a barramentos, chapas e estruturas. Fabricado em bronze de alta resistência mecânica e à corrosão. Instalação rápida e fácil. Fornecido com porca sextavada em bronze.

Obs.: Opção estanhado, acrescentar letra W no final do código de catálogo. Esses terminais podem ser fornecidos com 4 furos ou furação NEMA.

CÓDIGO DE CATÁLOGO	CONDUTORES			FIG.	DIMENSÕES mm
	mm²	Ø mm	AWG / MCM		C	E	H	Ø K	L	N	T
WA8C-B	1,5 – 10	1,6 – 37	14 – 8	1	16	–	21	6	35	7	4
WA8C-2B				2		16			50	8
WA4C-B	10 – 25	3,7 – 5,9	8 – 4	1		–	23	7,5	37		5
WA4C-2B				2		16			50
WA1C-B	25 – 35	5,9 – 8,4	4 – 1	1	15	–	30		44	9	6
WA1C-2B				2		22		9	65
WA26-B	50-70	8,9 – 10,6	1/0 – 2/0	1	20	–	35	10,5	51	11
WA26-2B				2		25			76		7
WA28-B	95	11,8 – 13,4	3/0 – 4/0	1	25	–	39	11,5	57	13	7
WA28-2B				2		25		10,5	81	11
WA31-B	120 – 185	14,2 – 17,6	250 – 350	1	30	–	48	13,5	68	17,5	8
WA31-2B				2		25		10,5	84	11
WA34-B	185 – 240	17,6 – 20,7	400 – 500	1	35	–	50	13,5	81	21
WA34-2B				2		25		10,5	90	11
WA40-B	300 – 400	22,7 – 26,2	600 – 800	1	42	–	67	17,5	94	24	10
WA40-2B				2		29		11	100	13
WA44-B	500	26,5 – 29,3	850 – 1000	1	48	–	70	17,5	100	25	13
WA44-2B				2		32		14	108	14
WA46-B				1		–		21	111	27

WA46-2B	625	30,7 – 39,0	1100 – 1500	2	54	35	80	14	124	16	14
WA48-B	800- 1000	36,7 – 41,5	1600 – 2000	1	63	–	87	21	127	30	16
WA48-2B	800- 1000	36,7 – 41,5	1600 – 2000	2	63	38	87	14	137	16	16

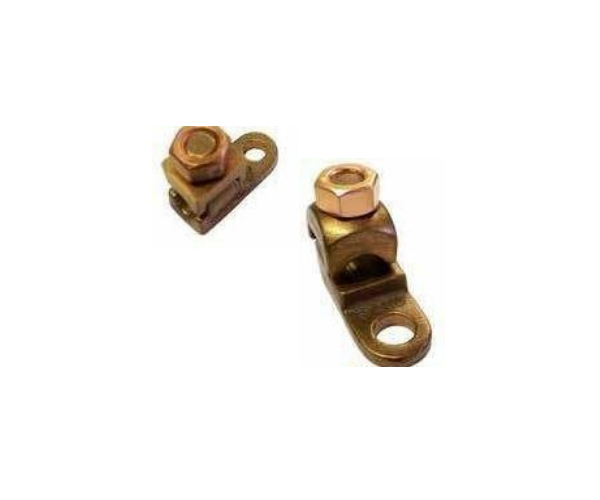

WA

CONECTOR TERMINAL PARA CABO À BARRA
Condutores: Bronze

Conector terminal para ligação de condutores a barramentos, chapas e estruturas. Fabricado em material com resistência mecânica e à corrosão, e adequada condutividade elétrica. Instalação rápida e fácil. Fornecido com porca sextavada

CÓDIGO DE CATÁLOGO	CONDUTOR ES	DIMENSÕES mm
	mm²	C	H	Ø K	L	N	T
WA6	6	11	20	5,5	28	5,5	3,3
WA10	10
WA16	16	12	22	6,5		6	3,8
WA25	25	14	24		32	7	4
WA35	35
WA50	50	17	29	8,5	40	8,5
WA70	70
WA95	95	21	33	10,5	50	11	5
WA120	120	25	40	13,5	60	12,5	5,5
WA150	150

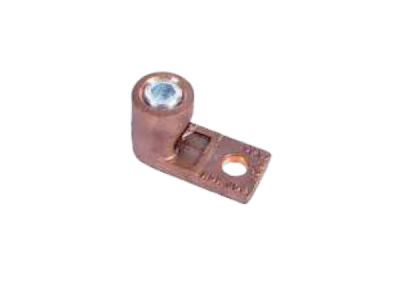

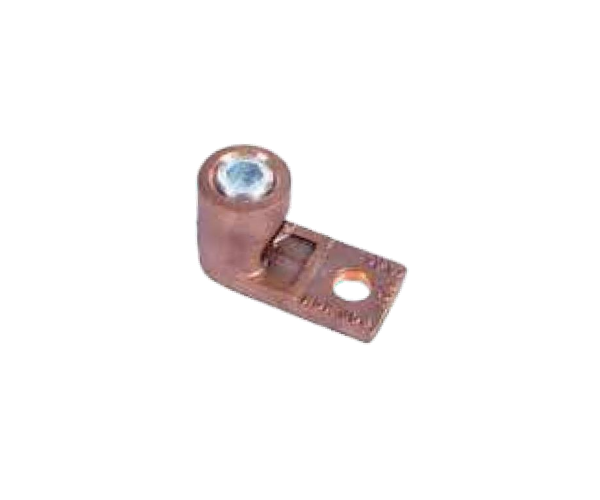

WAA

TERMINAL PARA CABO À BARRA
Condutores: Bronze

CÓDIGO DE CATÁLOGO	CONDUTORES			DIMENSÕES mm
CÓDIGO DE CATÁLOGO	mm²	Ø mm	AWG/MCM	C	H	J	Ø K	L	N	T
WAA8C	1,5 – 10	1,6 – 3,7	14 – 8	10	16	M6	6	19	5	5 4
WAA4C	1,5 – 25	1,8 – 5,9	14 – 4	14	21	M10	7	29	6	5 4
WAA25	25 – 50	5,9 – 9,5	4 – 1/0	22	29	M12	10	40	10	5
WAA28	35 – 95	8,4 – 13,4	1 – 4/0	25	36	M16	11	48	11	6
WAA34	95 – 240	13,4 – 20,7	4/0 – 500	36	52	M22	14	80	16	9

* WAA8C e WAA4C parafuso cabeça de fenda.

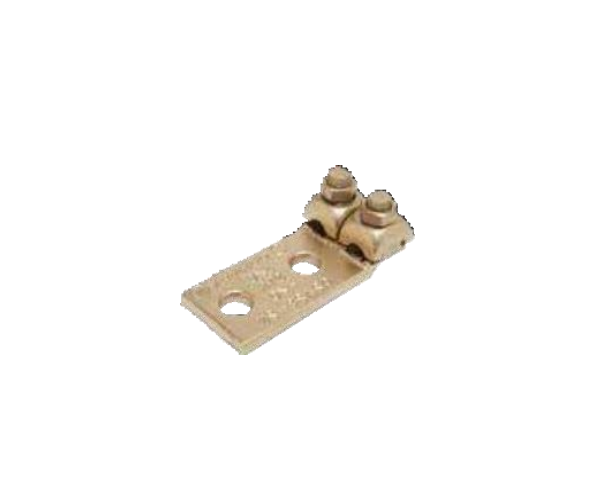

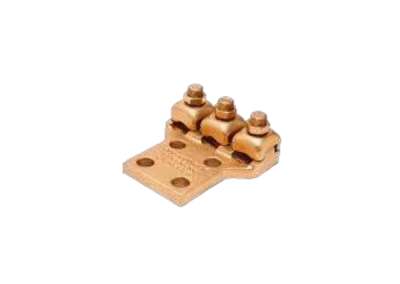

W2A

TERMINAL PARA CABOS À BARRA
Condutores: Bronze

Terminal para ligação de 2 condutores a barramentos, chapas e estruturas. Fabricado em bronze de alta resistência mecânica e à corrosão. Instalação rápida e fácil. Fornecido com porcas sextavadas em bronze.

CÓDIGO DE CATÁLOGO	CONDUTORES			FIG.	DIMENSÕES mm
	mm²	Ø mm	AWG/MCM		C	E – F	H	Ø K	L	N	T	W
W2A1C-2	25 – 35	5,9 – 8,4	4 – 1	1	38	25,5	30	11,5	73	11	6	45
W2A26-2	50 – 70	8,9 – 10,6	1/0 – 2/0		41		35		78			49
W2A26-2N					42	44,5		14	112	16
W2A26-4				2	48	25,5		11,5	78	11
W2A28-2N	95	11,8 – 13,4	3/0 – 4/0	1		44,5	40	14	110	16	7	58
W2A28-4				2		25,5		11,5	81	11
W2A28-4N					76	44,5		14	110	16
W2A31-2N	120 – 185	14,2 – 17,6	250 – 350	1	60		49		112		8	68
W2A31-4				2		35		11,5	97	13
W2A31-4N					76	44,5		14	113	16
W2A34-2N	185 – 240	17,6 – 20,7	400 – 500	1	64		55		120		9,5	79
W2A34-4				2		35			107	14,5
W2A34-4N					76	44,5			120	16
W2A40-2N	300 – 400	22,7 – 26,2	600 – 800	1			67		126		11	92
W2A40-4				2		41			121	17,5
W2A40-4N						44,5			125	16
W2A44-4N	500	26,5 – 29,3	850 – 1000				70		126		13	94

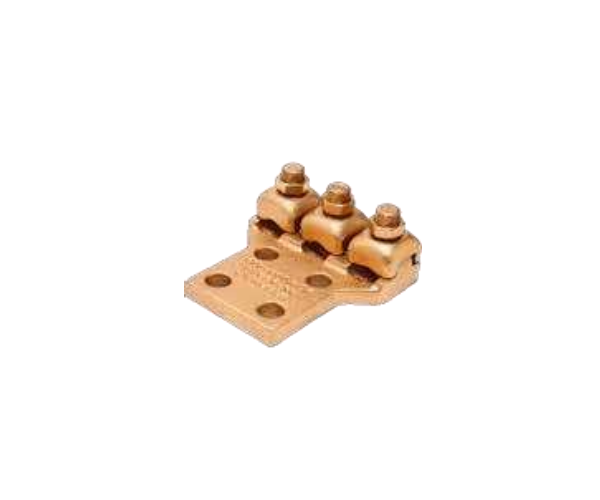

W3A

TERMINAL PARA CABOS À BARRA
Condutores: Bronze

Terminal para ligação de 3 condutores a barramentos, chapas e estruturas. Fabricado em bronze de alta resistência mecânica e à corrosão. Instalação rápida e fácil. Fornecido com porcas sextavadas em bronze.

CÓDIGO DE CATÁLOGO	CONDUTORES		N° DE FUROS	DIMENSÕES mm
	mm²	AWG/MCM		C	D	E&F	H	Ø K	L	N	T
W3A1C-2	25-35	4-1	2	38	48	25,4	30	11,5	73	11,5	6
W3A1 C-4			4	48						12,7	6,4
W3A26-2	50 – 70	1/0 – 2/0	2	41	51		31,5		78	11	5,5
W3A26-2N			2 NEMA		79	44,5		14	106	16
W3A26-4			4	49	54	25,4		11,5	78	11
W3A28-2N	95	3/0 – 4/0	2 NEMA	48	79	44,5	40	14	111	16	6,4
W3A28-4			4		51	25,4		11,5	81	11
W3A28-4N			4 NEMA	76	79	44,5		14	110	16
W3A31-2N	120 – 185	250 – 350	2 NEMA	60			45		117		8,0
W3A31-4			4		64	35	44	11,5	98	12,7
W3A31-4N			4 NEMA	76	79	44,5		14	113	16
W3A34-2N	185 – 240	400 – 500	2 NEMA	64			51		119		9,5
W3A34-4			4		67	35			107
W3A34-4N			4 NEMA	76	80	44,5			122
W3A40-4	300 – 400	600 – 800	4			41	61,5		127	17,5	11
W3A40-4N			4 NEMA		78	44,5			125	16
W3A44-4N	500	850 – 1000	4 NEMA	83	83		67		132		14

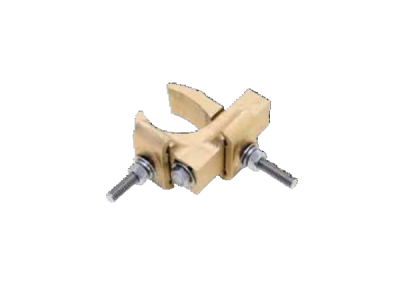

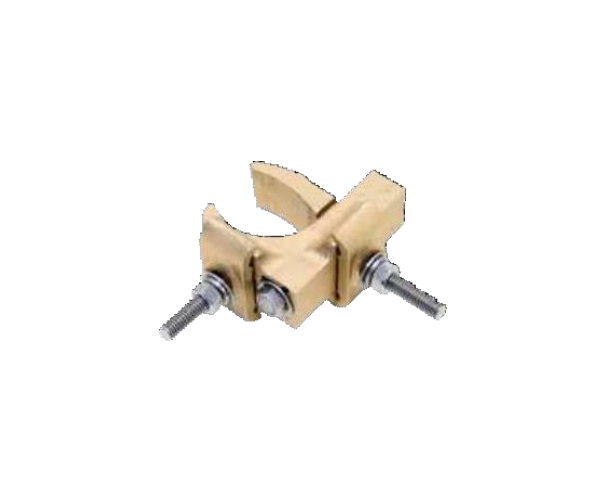

WXPF

CONECTOR DE PEDESTAL EM PISO ELEVADO

Conector de Pedestal em Piso Elevado para Sistema de Aterramento. Abrange uma ampla faixa de tamanhos de pedestal e formatos variados como quadrado ou circular. Para aplicação de
1 ou 2 condutores ao mesmo tempo e abrange uma grande faixa de tamanhos, faz conexões cruzadas ou paralelas.
Seu corpo é produzido em liga de cobre de alta condutividade para assegurar uma excelente conexão e porcas e parafusos em aço inoxidável. Sua instalação é fácil e rápida. Sem a necessidade de tirar os parafusos e porcas. Sua natureza versátil o torna excelente para aplicações que exijam múltiplos tamanhos de condutores e diferentes configurações de forma simples e segura.

CÓDIGO DE CATÁLOGO	FAIXA DE ACOMODAÇÃO FIOS E CABOS DE COBRE	PEDESTAL	Dimensões mm			Parafuso	TORQUE DE APERTO RECOMENDADO
		FAIXA DE ACOMODAÇÃO	L	W	H	J	PORCA DA SELA	PARAFUSO DO GRAMPO
WXPF	10 – 95mm2	Circular: 7/8” – 2” (22 – 51mm2)	115	100	50	5/16”	1,4mKgf	2,0mKgf
	6 – 4/0 AWG	Quadrado: 3/4” – 1-1/2” (19 – 38mm2)

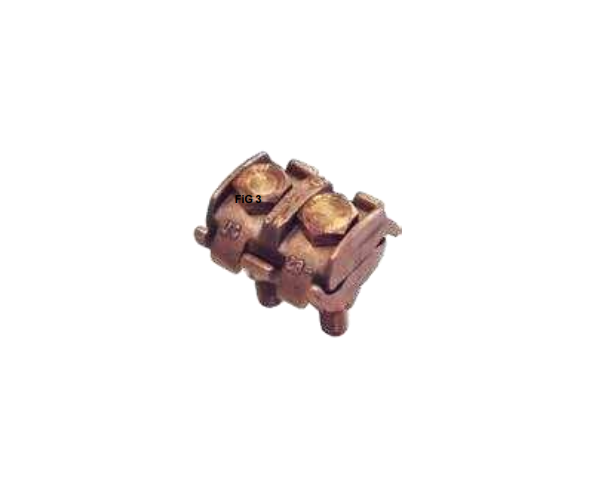

W2C

GRAMPO PARALELO
Condutores: Bronze

Grampo paralelo, fabricado em bronze de alta, condutibilidade elétrica. Dotado de parafusos, porcas e arruelas de pressão, de aço zincado a fogo. Ressaltos de trava para as cabeças
dos parafusos. As garras laterais intercalam-se, permitindo máxima superfície de contato.

CÓDIGO DE CATÁLOGO	CONDUTORES			FIG.	DIMENSÕES em mm
	PRINCIPAL E DERIVAÇÃO				DIMENSÕES em mm
	mm2	ø mm	AWG/MCM		H	J	L	W
W2C6W25	16 – 50	4,0 – 9,6	6 – 1/0	1	47	M 10	43	36
W2C6W28	16-95	4,0 – 13,6	6-4/0	2	57		51	48
W2C2W30	35 – 150	6,4 – 16,0	2 – 300	2	57		59	48
W2C2834	95 – 240	13,4 – 20,7	4/0 – 500	3	78	M12	108	66
W2C3040	150 – 400	15,7 – 26,2	300 – 800		68		108	78
W2C3444	240 – 500	20,2 – 29,3	500 – 1000		88		102	88

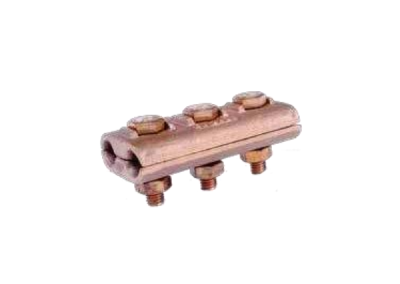

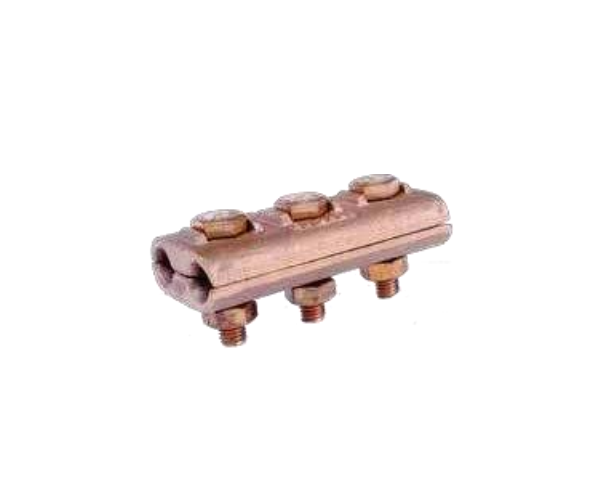

W1P

GRAMPO PARALELO

Condutores: Bronze

Grampo paralelo, fabricado em bronze de alta condutibilidade elétrica. Dotado de parafusos , porcas e arruelas de pressão de aço zincado a fogo. Possui ressaltos de trava paras as cabeças
dos parafusos. Utilizável para conexões paralelas de dois condutores de bronze.

CÓDIGO DE CATÁLOGO	ACOMODAÇÃO		DIMENSÕES mm
	LADO “A”.	LADO “B”.	DIMENSÕES mm
	AWG/MCM (mm2)	AWG/MCM (mm2)	L	J	W
W1P4C6C	4 (25mm2)	6 (16mm2)	51	M10	32
W1P4C4C	4 (25mm2)	4 (25mm2)	57		32
W1P2C8C	2 (35mm2)	8 (10mm2)	60		28
W1P2C6C		6 (16mm2)	57		27
W1P2C4C		4 (25mm2)	65		37
W1P2C2C		2 (35mm2)	65
W1P258C	1/0 (50mm2)	8 (10mm2)	57
W1P256C		6 (16mm2)	57		31
W1P254C		4 (25mm2)	64		34
W1P252C		2 (35mm2)	64		34
W1P2525		1/0 (50mm2)	74		39
W1P268C	2/0 (70 mm2)	8 (10mm2)	57		31
W1P266C		6 (16mm2)	66		35
W1P264C		4 (25mm2)	63
W1P262C		2 (35mm2)	63
W1P2625		1/0 (50mm2)	75		40
W1P2626		2/0 (70mm2)	75		40
W1P276C	3/0 (85mm2)	6 (16mm2)	64		37
W1P274C		4 (25mm2)	70		40
W1P272C		2 (35mm2)	70		40
W1P2725		1/0 (50mm2)	76		42
W1P2726		2/0 (70mm2)	76		42
W1P2727		3/0 (85mm2)	98		46
W1P284C	4/0 (95mm2)	4 (25mm2)	64		37
W1P282C		2 (35mm2)	70		40
W1P2825		1/0 (50mm2)	76		42
W1P2826		2/0 (70mm2)	76		42
W1P2827		3/0 (85mm2)	102		46
W1P2828		4/0 (95mm2)	97		49

CÓDIGO DE CATÁLOGO	ACOMODAÇÃO		DIMENSÕES mm
	LADO “A”.	LADO “B”.	DIMENSÕES mm
	AWG/MCM (mm2)	AWG/MCM (mm2)	L	J	W
W1P294C	250 (120mm2)	4 (25mm2)	64	M10	39
W1P292C		2 (35mm2)	70		39
W1P2925		1/0 (50mm2)	76		53
W1P2926		2/0 (70mm2)	76		53
W1P2927		3/0 (85mm2)	102		49
W1P2928		4/0 (95mm2)			49
W1P2929		250 (120mm2)			53
W1P3025	300 (150mm2)	1/0 (50mm2)	76		45
W1P3026		10 (70mm2)	76		48
W1P3027		3/0 (85mm2)	102		50
W1P3028		4/0 (95mm2)			50
W1P3029		250 (120mm2)			52
W1P3030		300 (150mm2)			52
W1P3125	350 (185mm2)	1/0 (50mm2)	76		48
W1P3126		2/0 (70mm2)	76		48
W1P3127		3/0 (85mm2)	102		51
W1P3128		4/0 (95mm2)			51
W1P3129		250 (120mm2)			54
W1P3130		300 (150mm2)			54
W1P3131		350 (185mm2)			57
W1P3425	500 (240mm2)	1/0 (50mm2)	76		50
W1P3426		2/0 (70mm2)	76
W1P3427		3/0 (85mm2)	102
W1P3428		4/0 (95mm2)
W1P3429		250 (120mm2)
W1P3430		300 (150mm2)
W1P3431		350 (185mm2)
W1P3432		400 (200mm2)
W1P3434		500 (240mm2)	127	M12	64

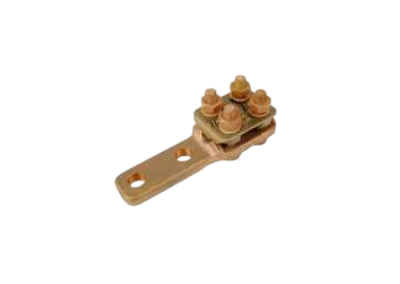

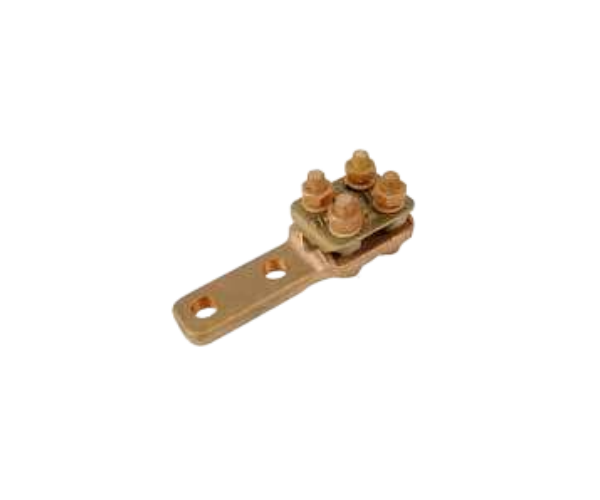

WNAR

TERMINAL CABO BARRA
Condutores: Bronze

Terminal para cabo, fabricado em bronze de alta condutividade e elevada resistência mecânica e à corrosão. Dotado de parafusos, porcas e arruelas de aço zincado a fogo. Acomoda extensa gama de condutores. Amplo contato na superfície assegurando plena condutibilidade sem causar super aquecimento.

Código de Catálogo	Condutor			Fig No.	Dimensões mm
	mm2	ø mm	AWG/MCM		B	C	J	L	T	W
WNAR25-2N	25 – 50	5,0-9,4	4-1/0	1	55	32	M10	140	8	45
WNAR28-2N	70 – 95	9,3 – 13,4	2/0 – 4/0		64			146		50
WNAR34-2N	120 – 240	14,2-20,7	250 – 500		67	43		150	9,5	57
WNAR34-4N				2		76		144
WNAR40-2N	240 – 400	20,2-26,2	500 – 800	1		43		153	13	60
WNAR40-4N				2		76
WNAR44-2N	380 – 500	25,3-29,3	750 – 1000	1	76	51	M12	159		76
WNAR44-4N				2		76

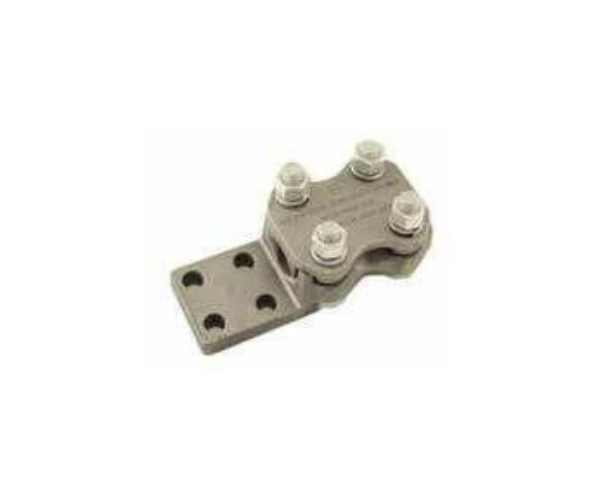

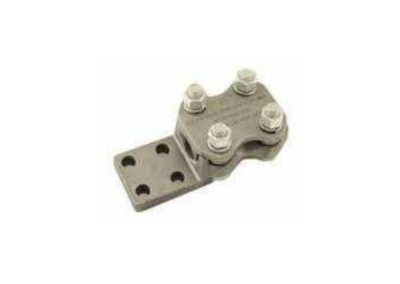

WNAR–A

TERMINAL CABO BARRA ALUMÍNIO
Condutores: Alumínio ou Cobre

Terminal fabricado em liga de alumínio de alta resistência, mecânica e à corrosão.
Acomoda ampla gama de cabos de alumínio ou bronze.

Dotado de parafusos, porcas e arruelas de pressão, de aço, zincados a fogo.

Possui ressaltos que travam as cabeças dos parafusos.

CÓDIGO DE CATÁLOGO	CONDUTOR			FIG No.	DIMENSOES mm
	MÉTRIC O	AWG / MCM
	mm2	“COBRE OU ALUMINIO”	ACSR		B	C	J	L	T	W
WNAR25A-2N	25 – 50	4 – 1 /0	4 (6-1) – 1/0 (6-1)	3	48	32	10	132	8	53
WNAR29A-2N	50 – 120	1 /0 – 250	1 /0 (6/1) – 4/0 (6/1)	1	75	42	12	154		66
WNAR29A-4N				2		76
WNAR32A-2N	120 -185	250 -400	4/0 (6/1)-397,5(18/1)	1		42	12	159	10
WNAR32A-4N				2		76
WNAR36A-2N	185 – 300	350 – 600	336,4 (18/1) – 477 (30/7)	1	83	43	12	168	10	70
WNAR36A-4N				2		76
WNAR42A-2N	300 -500	600 -900	477(30/7) – 795 (54/7)	1	89	51	12	173	13	79
WNAR42A-4N				2		76
WNAR45A-2N	500 – 625	900 – 1250	715 (30/19) 1113 (54/19)	1	95	67		180		81
WNAR45A-4N				2		76

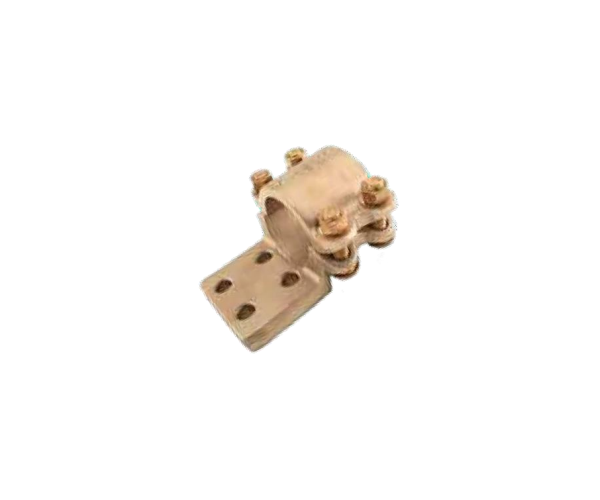

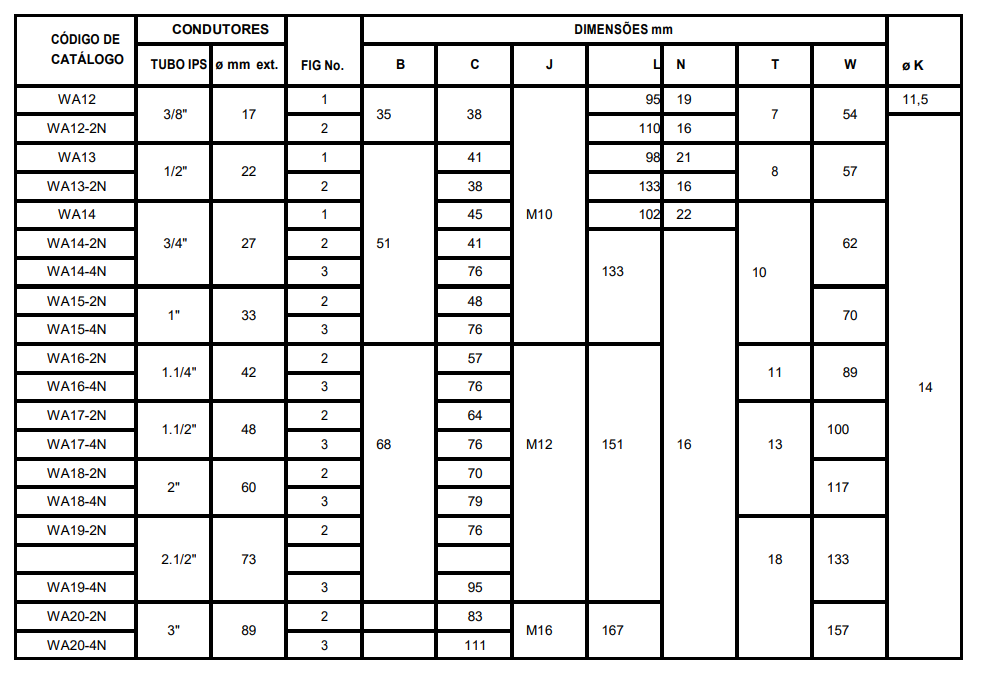

WA

TERMINAL TUBO BARRA
Condutores:Bronze

Terminal para tubo, fabricado em bronze de alta condutividade e elevada resistência mecânica e à corrosão. Dotado de parafusos, porcas e arruelas de pressão de aço zincado a fogo.

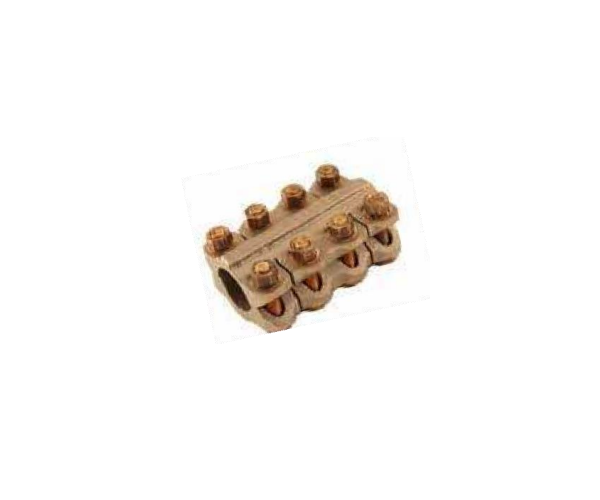

WS

Emenda Reta Tubo Tubo
Condutores: Bronze

Conector de emenda para tubos. Fabricado em bronze de alta condutividade e elevada resistência mecânica e à corrosão. Dotado de parafusos, porcas e arruelas de pressão de aço zincado a fogo.

CÓDIGO DE CATÁLOGO	CONDUTORES		DIMENSÕES mm			FIG. No
CÓDIGO DE CATÁLOGO	TUBO IPS	ø mm ext.	J	L	W	FIG. No
WS 1111	1/4″	14	M10	76	49	1
WS 1212	3/8″	17		76	54	1
WS 1313	1/2″	22		83	57	2
WS 1414	3/4″	27		102	62	2
WS 1515	1″	33		108	70	3
WS 1616	1.1/4″	42	M12	146	89
WS 1717	1.1/2″	48			100
WS 1818	2″	60			117
WS 1919	2.1/2″	73			133

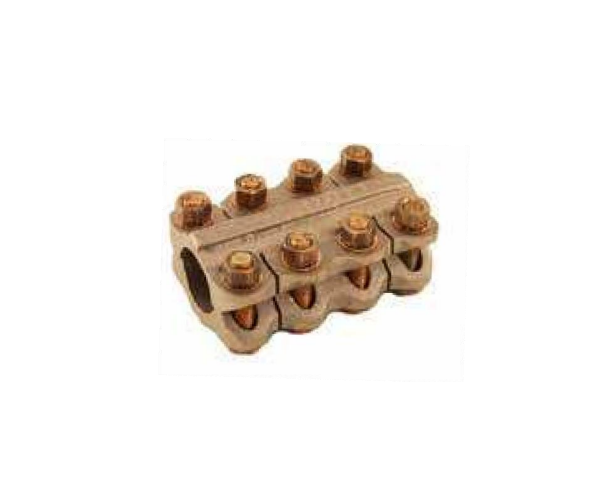

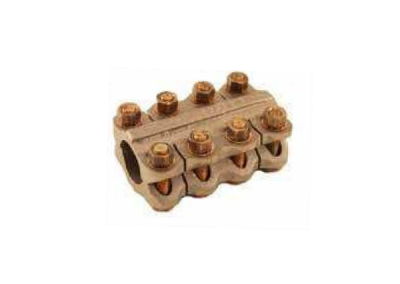

WS

EMENDA CABO CABO
Condutores: Bronze

Conector de emenda para cabos, fabricado em bronze de alta condutividade e elevada resistência mecânica e à corrosão. Dotado de parafusos, porcas e arruelas de pressão de aço zincado a fogo.

Código de Catálogo	Condutores			Dimensões mm			Fig. No.
Código de Catálogo	mm2	ø mm	AWG/MCM	J	L	W	Fig. No.
WS2525	50	9,5	1/0	M10	70	47	1
WS2626	70	10,6	2/0		70	47	1
WS2727	85	11,9	3/0		80	50	2
WS2828	95	13,4	4/0
WS2929	120	14,6	250
WS3030	150	16	300			53
WS3131	185	17,3	350		108	55	3
WS3232	200	18,5	400			55
WS3434	240	20,7	500			58
WS3636	300	22,7	600			60
WS3838	350	24,5	700			60
WS3939	380	25,4	750	M12	150	76
WS4040	400	26,2	800
WS4444	500	29,3	1000

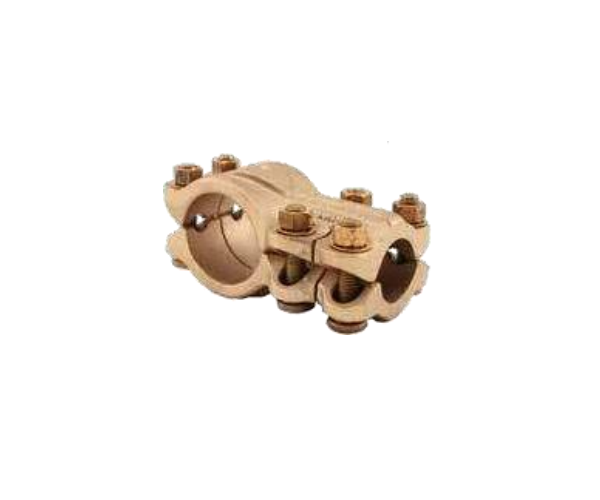

WT

CONECTOR “T” TUBO TUBO
Condutores: Bronze

Conector “T” para tubos, fabricado em bronze de alta condutividade e elevada resistência mecânica e à corrosão.

Dotado de parafusos, porcas e arruelas de pressão de aço zincado a fogo.

Código de Catálogo	CONDUTORES				Fig. No.	Dimensões mm
	Principal (A)		Derivação (AA)			Dimensões mm
	TUBO IPS	ø mm ext.	TUBO IPS	ø mm ext.		B	J	L	W
WT1111	1/4″	14	1/4″	14	1	35	M10	81	52
WT1212	3/8″	17	3/8″	17	1	35		86	55
WT1313	1/2″	22	1/2″	22	2	51		100	60
WT1414	3/4″	27	3/4″	27				105	64
WT1515	1″	33	1″	33				113	72
WT1616	1.1/4″	42	1.1/4″	42			M12	145	90
WT1717	1.1/2″	48	1.1/2″	48				154	100
WT1818	2″	60	2″	60		78		170	105
WT1919	2.1/2″	73	2.1/2″	73		92		184	131

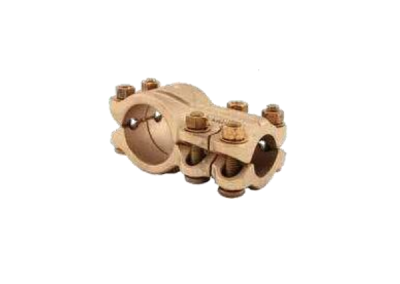

WT

CONECTOR “T” CABO CABO
Condutores: Bronze

Conector “T” para cabos, fabricado em bronze de alta condutividade e elevada resistência mecânica e à corrosão.Dotado de parafusos, porcas e arruelas de pressão de aço zincado a fogo.

Código de Catálogo	Condutores				Fig. No.	Dimensões mm
	Principal (A)		Derivação (AA)			Dimensões mm
	mm²	AWG/ MCM	mm²	AWG/ MCM		B	J	L	W
WT2C2C	35	2	35	2	1	35	M10	76	43
WT2525	50	1 /0	50	1/0				76	45
WT2626	70	2/0	70	2/0				78	46
WT2727	85	3/0	85	3/0	2	51		89	48
WT2825	95	4/0	50	1/0	1	35		79	45
WT2826			70	2/0	1	35		81	46
WT2827			85	3/0	2	51		91	48
WT2828			95	4/0	2	51		91	49
WT2925	120	250	50	1/0	1	35		81	45
WT2926			70	2/0	1	35		81	46
WT2927			85	3/0	2	51		91	48
WT2928			95	4/0					49
WT2929			120	250					49
WT3030	150	300	150	300				94	52
WT3131	185	350	185	350				95	56
WT3232	200	400	200	400				97	54
WT3426	240	500	70	2/0	1	35		87	46
WT3427			85	3/0	2	51		97	48
WT3428			95	4/0					49
WT3429			120	250					49
WT3434			240	500				98	56
WT3636	300	600	300	600				103	60
WT3939	380	750	380	750				105	60
WT4040	400	800	400	800				106	62
WT4444	500	1000	500	1000		68	M12	133	76

CONECTORES DE SUBESTAÇÃO

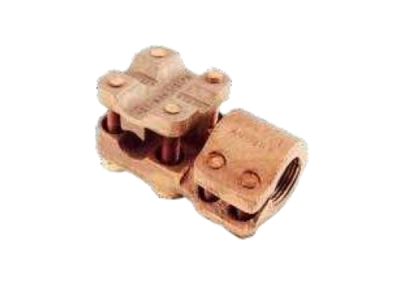

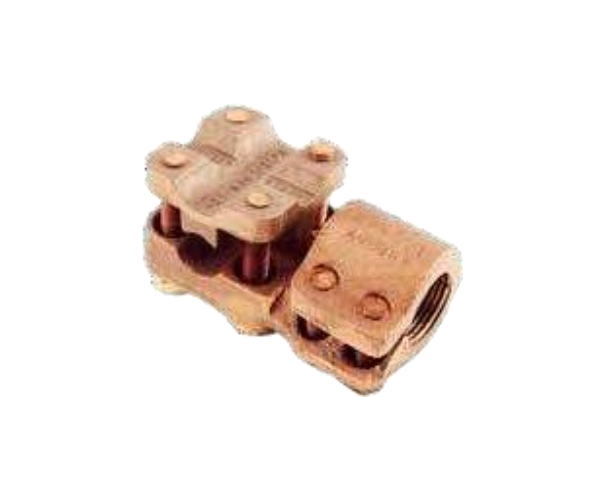

WDR

CONECTOR TERMINAL PINO CABO
Condutores: Bronze

Conector multifuncional, acomoda praticamente todas as bitolas de cabos e bornes. Fabricado em bronze de alta condutividade e elevada resistência mecânica e à corrosão e dotado de parafusos e arruelas de aço zincado a fogo. Vem equipado com uma tampa, a qual permite a ligação de cabos, barras ou tubos tanto no sentido horizontal como no vertical. Somente uma
chave é necessária para a instalação. Sua versatilidade o torna excelente para aplicações que exijam múltiplos tamanhos de condutores e diferentes configurações de forma simples e segura.

Obs.: O borne poderá ser rosqueado ou liso, o qual deve ser especificado no ato da consulta*.

CÓDIGO DE CATÁLOGO	CONDUTORES					DIMENSÕES (mm)
	BORNE		CABOS		TUBOS	B	BB	E	J	JJ	L	W
	Ø mm	Poleg.	mm²	AWG/MCM	IPS	B	BB	E	J	JJ	L	W
WDR6328T	12	1/2”	10 – 95	6 -4/0	–	47	46	27	M 10	M10	112	50
WDR6428T	20	3/4”	10 – 95	6 -4/0	–		46	27			107	53
WDR6434T			10 – 240	6 – 500	3/8” – 1/2”		56	37			114	56
WDR6444T			35 – 500	2 – 1000	3/8” – 3/4”		73	48		M12	136	73
WDR6448T			95 – 1000	4/0 – 2000	318” – 1.1/4”		86	61		M12	152	86
WDR6528T	24	1”	10 – 95	6 – 4/0	318” – 1.1/4”		46	27		M10	118	56
WDR6534T			10 – 240	6 – 500	3/8” – 1/2”		56	37		M10	126	60
WDR6544T			35 – 500	2 – 1000	3/8” – 3/4”		73	48		M12	130	73
WDR6548T			95-1000	4/0 – 2000	3/8” – 1.1/4”		86	61		M12	155	86
WDR65528T	27	1.1/8”	10 – 95	6 – 4/0	3/8” – 1.1/4”		46	27		M10	126	58
WDR65534T			10 – 240	6 – 500	3/8” – 1/2”		56	37		M10	119	61
WDR65544T			35 – 500	2 – 1000	3/8” – 3/4”		73	48		M12	134	73
WDR65548T			95 – 1000	4/0 – 2000	3/8” – 1.1/4”		86	61		M12	165	86
WDR6628T	30	1.1/4”	10 – 95	6 – 4/0	3/8” – 1.1/4”		46	27		M10	130	61
WDR6634T			10 – 240	6 – 500	3/8” – 1/2”		56	37		M10	140	60
WDR6644T			35 – 500	2 – 1000	3/8” – 3/4”		73	48		M12	135	73
WDR6648T			95 – 1000	4/0 – 2000	3/8”-1.1/4”	57	86	61	M 12	M12	169	87
WDR6734T	36	1.1/2	10 – 240	6 – 500	3/8” – 1/2”		56	37		M10	146	70
WDR6744T			35 – 500	2 – 1000	3/8” – 3/4”		73	48		M12	160	76
WDR6748T			95 – 1000	4/0 – 2000	3/8”-1.1/4”		86	61		M12	157	86

Fabricamos moldes e conectores elétricos de baixa, média e alta tensão, toda linha de conectores para
aterramento, fundidos em bronze e alumínio.
Desenvolvemos nossos moldes ou conforme necessidade do cliente.
Firmamos o compromisso de entregar aos nossos clientes 100% do solicitado ou contratado, dando total
prioridade na qualidade, pontualidade e facilidade em atendimento juntamente com o menor preço do mercado.

Catálogo

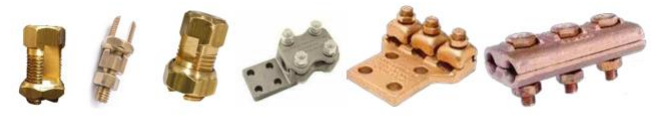

CONECTORES ELÉTRICOS

WS

WSU

W2C

CONECTORES PARA ATERRAMENTOCondutores: Bronze

WB

WBM

WCP

WX

W-AR

WGP

WG

WPX

WKVS

WA-B

WA

WAA

W2A

W3A

WXPF

W2C

W1P

WNAR

WNAR–A

WA

WS

WS

WT

WT

CONECTORES DE SUBESTAÇÃO

WDR

CONECTORES PARA ATERRAMENTO
Condutores: Bronze
